全电脑单路充放电机
时间:2014-05-07   点击:(9594)

全电脑单路充放电机



主要技术参数:
1、输入电压:~220V、50HZ,±10%
2、充电电流:0.5A—10.0A,0.5A—12.0A
3、充电电压:0—250V
4、定时时间:0—99.9小时
5、显示方式:电压/电流/时间
6、漏电保护:动作电流30mA,动作时间0.1s。
使用方法:

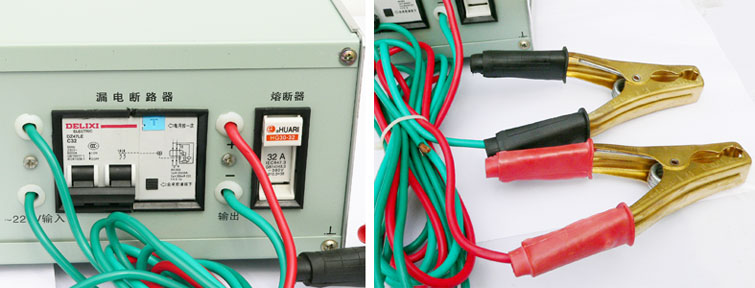

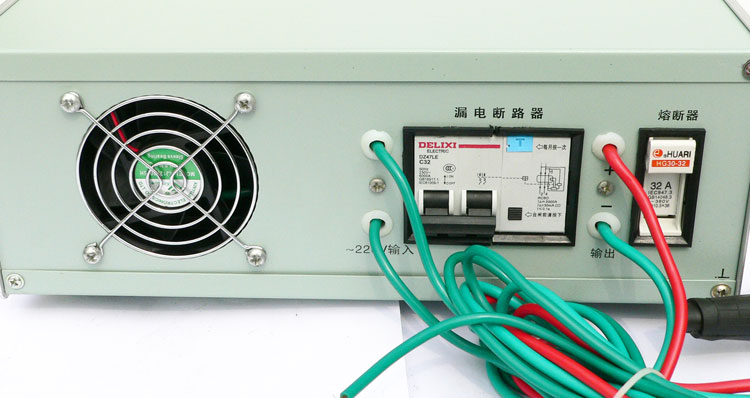

1、首先将待充电或放电的蓄电池按极性排列,正负顺向串联接成电池组,然后把充放电机输出线的正负引线分别接在电池组头尾的正负极上,再把充放电机的输入引线通过断路器接在~220V市电线路上,通电后这时操作面板的显示器上闪烁显示电池组的电压。
2、电流设置:按动操作面板上的“电流”键设定电流,“▲”为增大,“▼”为减小,短按此键一次,增大或减小电流0.1A,
长按此键则连续增大或减小电流。
3、时间设置:按动操作面板上的“时间”键设定时间,“▲”为增加,“▼”为减少,短按此键一次,增加或减少时间0.1小时(6分钟),长按此键则连续增加或减少工作时间。


当电流和时间设定好后,按“充电”键或“放电”键便开始充电或放电工作。
4、定时时间到后机器自动关机停止工作,直接按“停止”键可以中途停止工作。

“C10.0”表示充电状态       “F10.0”表示放电状态
5、按“切换”键可以循环显示充电或放电的电压、电流和时间,“U999”表示电池组电压,“H99.9”表示充放电时间。
显示电压           显示电流           显示时间

6、结束:设定时间到后,充放电机自动停止工作;在工作状态下,需中途停止可按“停止”键,终止工作。中途停止后如继续充放电工作,必须重新设定电流和时间。
7、故障显示
温度故障              断流故障            过流故障
a、“Err0”为温度故障显示,蜂鸣器报警提示。
故障原因:充放电机内部温度过高。
解决方法:检查风扇有无停转;外部环境温度是否过高;机器周围通风是否良好;减小充电电流。
b、“Err1”为断流故障显示,蜂鸣器报警提示。
故障原因:电池组连接线未接实;单个电池有故障;快速熔断器烧断。
解决方法:将连接线接实;更换故障电池;更换快速熔断器。
c、“Err2”为过流故障显示,蜂鸣器报警提示。
故障原因:电池接线夹子接触不良;夹子上固定导线的螺丝松动。
解决方法:将接线夹子接实;重新紧固接线夹子上松动的螺丝。
d、显示器无显示
故障原因:漏电断路器因漏电保护,此时漏电断路器上的黑按钮弹出;漏电断路器因过流保护;与~220V市电接触不良。
解决方法:清扫漏电现场,将蓄电池与地面绝缘隔离;将充放电电流
调小;检修刀闸或断路器。
8、反接保护
本机设有反接保护功能,当充放电机接线夹子正负极与电池组正负极接反时,蜂鸣器报警提示。
使用注意事项:
1、使用前请认真阅读使用说明,正确连接输入、输出线路。
2、使用时必须配接合适功率的隔离变压器,外壳应可靠接地,避免发生触电危险。
3、该充放电机应放置在通风干燥且无腐蚀性气体的场地(最好与电池组隔离)使用,避免日晒雨淋。
4、雷雨天气禁止使用。
5、蓄电池的充电场所,特别是地面应保持干燥、洁净。
6、必须在停机状态下合分开关,不可带电操作蓄电池导电夹,以免发生触电。
7、输入、输出线应选用截面积为3mm2以上的铜质导线。
8、充放电机在放电过程中,因为采用的是有源逆变工作方式,所以不允许突然切断~220V市电输入,否则容易烧毁机器和电池。
9、当充电机不能正常工作时,先检查~220V输入电压是否正常,漏电断路器是否在断路保护位置,快速熔断器是否烧断,然后再检查电池组连接是否正确、可靠。机器出现故障时不允许擅自打开,应请专业人员维修,以免发生触电危险。
l        漏电断路器因保护断开时,应先清理干净蓄电池组、地面以及输出线路上的污物,然后再合上漏电断路器,否则会因频繁断电保护而影响正常充放电工作。
l        快速熔断器烧断,应查明原因后再更换同型号快速熔断器,不得用铜、铁丝代替。
